Заказчик: Череповецкий металлургический комбинат
Назначение системы
- учёт электрической энергии и мощности, потребляемой подразделениями ПАО «Северсталь»;
- учёт выработки электрической энергии и мощности генерирующими объектами ПАО «Северсталь»;
- учёт электрической энергии, передаваемой сторонним потребителям (субабонентам), производящим расчёт по мощности и энергии;
- сбор телемеханической информации и передача её на диспетчерские пункты Вологодского РДУ и ПАО «Северсталь».
Техническое решение
АИИС Северсталь представляет собой двухуровневую информационно-измерительную иерархическую систему (измерительно-информационный комплекс (ИИК) и информационно-вычислительный комплекс (ИВК)) с централизованным управлением и распределенной функцией измерения. АИИС состоит из 505 ИИК и двух ИВК (коммерческий и технический). ИВК коммерческого и технического учета считывают данные с одних и тех же счетчиков электрической энергии.
В качестве счетчиков электрической энергии применены многофункциональные измерительные приборы SATEC PM175. Применение таких приборов позволило получать информацию о напряжении, токе, cosφ, данных телеметрии с периодичностью 0,5 с.
Передача данных со счётчиков осуществляется по локально-вычислительной сети предприятия (ЛВС). ЛВС построена на волоконно-оптических линиях связи (ВОЛС) с применением коммутаторов HP 2824. Для преобразования интерфейсов использованы Modbus-шлюзы Moxa MGate 3480. Логически счётчики в ЛВС поделены на 5 сегментов. Каждый из сегментов опрашивается своим сервером опроса (IBM System x3550). Эти серверы записывают данные в сервер БД ИВК. Надёжность системы достигается благодаря использованию резервного сервера опроса: при отказе одного из серверов опроса в сервер БД ИВК перестают поступать данные из какого-либо сегмента, что служит сигналом для автоматического подключения резервного сервера опроса.
В качестве серверов в ИВК технического учета применены серверы IBM System x3650 (2 сервера объединены в кластер для увеличения надежности и производительности); в ИВК коммерческого учета используется сервер IBM System x3650.
Структурная схема
Результаты проекта
- Период обновления информации на мониторах диспетчеров ПАО «Северсталь» об электроэнергии (мощности), потребляемой отдельными подразделениями и предприятием в целом уменьшился с 60 с до 0,5 с, что позволяет оперативно отслеживать потребление
- Увеличена точность измерений, т.к. применены МЦП SATEC PM175 (класс точности 0,2S) с цифровым каналом передачи данных RS-485 вместо электронных счётчиков ЦЭ68хх (класс точности 0,5) с импульсными выходами
- В системе поддерживается единое системное время благодаря применению time-сервера
- Выполнены требования по передаче телеизмерений и телесигнализации с периодичностью 1 с в филиал ОАО «СО ЕЭС» Вологодское РДУ
- Благодаря применению МЦП SATEC PM175 появилась возможность измерять показатели качества электроэнергии (ПКЭ)
- Созданная система соответствует требованиям оптового рынка электроэнергии и мощности (ОРЭМ)
Повышение точности учёта потребляемой электроэнергии на 5%, повышение эффективности рационального использования электроэнергии подразделениями ПАО «Северсталь», проведение мероприятий по энергосбережению, а также выход на ОРЭМ позволили сократить расходы на электроэнергию на 170 млн. руб. в год.

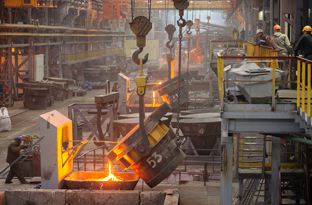

О предприятии
В целом потребности ПАО «Северсталь» в электроэнергии составляют примерно 6,3 млн. МВт*ч в год. Более 50% этой потребности удовлетворяется за счет двух местных электростанций. Две станции имеют общую установленную мощность около 446 МВт. Связь с энергосистемой на напряжении 220 кВ осуществляется 16 линиями электропередачи.
